Mágneses helyzetérzékelő szűk helyen történő telepítéshez

♦ hidraulikus vezérlőrendszer, kohászati berendezések, szélenergia-termelés
♦ mérnöki gépek, gumiipari gépek
♦ kikötőgépek, fröccsöntő gépek
♦ vízerőművek, naperőművek, a visszaverődési szög valós idejű monitorozása
♦ repülésszimulátor

A szálláslekérdezés elküldése

Leírás

EA Mágneses helyzetérzékelő szűk helyen történő telepítéshez

Jellemzők:

• Érintésmentes mérés, soha ne kopjon
• Abszolút pozíciókimenet, nincs szükség nullára való visszatérésre
• Nemlinearitás, kevesebb, mint a teljes skála ±0,10%-a
• Ismételhetőség, jobb, mint a teljes skála ±0,004%-a
•Ф17 rozsdamentes acél cső, tartós és gazdaságos
•Külső alumínium támasztó beépítés, egyszerű szerkezet, könnyű telepítés

20230616152521b6f061f19b174cbba263b68c977565b5

Műszaki paraméter

Mérési tartomány	50-1500 mm
Üzemi feszültség	24 VDC (-15/+20%) túlfeszültség védelem, fordított polaritás elleni védelem
kimeneti jel	{{0}}mA, 20-4mA, 0-10Vdc, 10~0Vdc,0-5Vdc,5~0Vcd, RS485
Teljesítmény	Nemlinearitás<±0.10%F.S, repeatability <±0.004%F.S
Felbontás	12-D/A bit
Üzemi hőmérséklet	- 40 fok -+85 fok
Szár anyaga	Rozsdamentes acél 304, 316
Nyomásmérő rúd	35 MPa folyamatos/70 MPa csúcs
Védelmi osztály	Az IP67 vagy IP68 testreszabható
Telepítési mód	Alumínium konzol beszerelése, Menetes szerelés,
Kiút	Egyenes kábel

Dimenzió

EA size

Telepítés

product-1000-1000

Alkatrészlista

típus	Név	Mennyiség
Pozícióérzékelő	Mágneses gyűrű/csúszka	1
	speciális csavar	4
	mosó	1
	Nem mágneses vezető tömítés	1
folyadékszint érzékelő	Úszó labda	1
	zárógyűrű	1
	Hatlapfejű csavarok	1

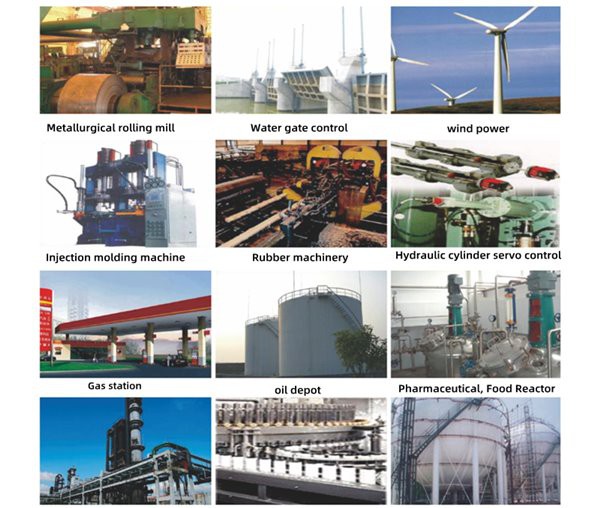

Alkalmazás

Ipari automatizálás:Szelephelyzetek, ajtópozíciók, folyadékszintek, szerszámhelyzetek észlelése, valamint a gép pontos vezérlése és felügyelete.

Autóipar:A fékek, a kormányzás, a sebességváltó, a biztonsági övek, az ajtók, az ablakok, a napfénytetők, a fényszórók helyzetének mérése, valamint a motorvezérlő egység (ECU) bemeneteinek biztosítása olyan funkciókhoz, mint a sebességmérő, a blokkolásgátló fékek, az automata sebességváltók és a parkolássegítő.

Hidraulikus és pneumatikus hengerek:Építőipari, bányászati és gyártóberendezésekben általánosan használt hidraulikus és pneumatikus hengerrudak helyzetének és elmozdulásának mérése;

Robotika:Különféle robotelemek egymáshoz viszonyított helyzetének meghatározása, mint például a robotkar pozicionálása és a sebészeti robotika.

Vízszint érzékelés:Vízszint mérése tartályokban, tározókban és egyéb tartályokban.

A magnetostrikciós elv lehetővé teszi, hogy ezek az érzékelők fizikai érintkezés nélkül mérjék a helyzetet és az elmozdulást, nagy pontosságot, megismételhetőséget és tartósságot biztosítva zord ipari környezetben.
