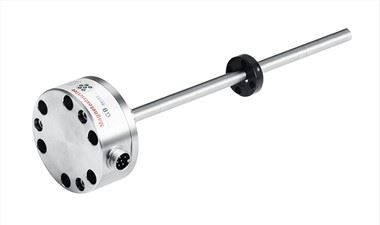

Magnetostrikciós lineáris pozíció potenciométer

A magnetostriktív lineáris elmozdulás-átalakító egy hullámvezető mentén kibocsátott impulzusárammal impulzus mágneses teret hoz létre, és amikor a mágneses tér a hullámvezető vezeték közelében mozgó mágnes által keltett mágneses térrel metszi, a magnetostrikciós hatás miatt feszültségimpulzus keletkezik, vagy a hullámvezető megcsavarodott.

A szálláslekérdezés elküldése

Leírás

ER Magnetostrikciós lineáris pozíció potenciométer

K13

Jellemzők:

• Minden az egyben kivitel, tartós és gazdaságos
• A legjobb választás az elektronikus vonalzó és az LVDT helyettesítésére
• Érintkezés nélküli mérés robusztus nyomórúddal, amely soha nem kopik el
• Abszolút pozíciókimenet, nincs szükség nullára való visszatérésre
• Nemlinearitás, a teljes skála ±{0}},05 százalékánál kisebb
• Ismételhetőség, jobb, mint a teljes skála ±0,002 százaléka

Műszaki paraméter

Mérési tartomány	50-1500 mm
Üzemi feszültség	24 VDC (-15/ plusz 20 százalék) túlfeszültség védelem, fordított polaritás elleni védelem
kimeneti jel	4-20mA,,0-10Vdc, 0-5Vdc
Teljesítmény	Nemlinearitás < ±0.05 százalék FS, ismételhetőség < ±0,002 százalék FS
Felbontás	16-D/A bit
Üzemi hőmérséklet	- 40fokozat -plusz 85fokozat
Szár anyaga	Alumínium ötvözet
Védelmi osztály	IP65
Telepítési mód	Külső beépítés, fix klip (M5*20 csavar)
Kiút	Hirschmann dugó

Szerkezet és anyagok

Beépített érzékelőfej

Érzékelő test Alumínium öntött ház

Pozíciós mágnes csúszó mágnes, felfüggesztő mágnes

munkakörülmények

A mágnes sebessége bármilyen

Környezeti hőmérséklet -40 fok ~ plusz 85 fok

Páratartalom/harmatpont Páratartalom 90 százalék, nincs páralecsapódás

Hőmérséklet-együttható<±0.007%F.S/℃

Elektromos védelem IP65

Dimenzió

ER size

Alkalmazás

Kohászati hengermű

Vízkapu vezérlés

szélenergia

Fröccsöntő gép

Gumigépek

Hidraulikus henger szervo vezérlés

Benzinkút

olajraktár

Gyógyszerészeti, Élelmiszerreaktor

Töltőgép

kémiai reakciótartály

Csomag

Papír cső kartonnal

alkatrész lista

típus	Név	Mennyiség
Pozícióérzékelő	Mágneses gyűrű/csúszka	1
	speciális csavar	4
	mosó	1
	Nem mágneses vezető tömítés	1
folyadékszint érzékelő	Úszó labda	1
	zárógyűrű	1
	Hatlapfejű csavarok	1
