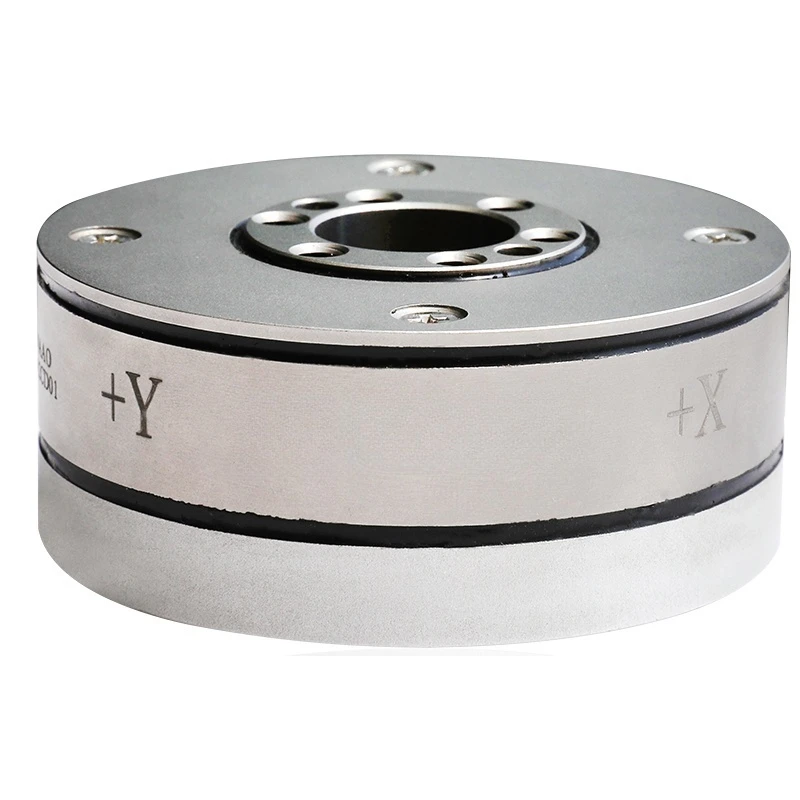

6 tengelyes erőérzékelő ipari robotokhoz

6 tengelyes erőérzékelő ipari robotokhoz





Termékparaméterek



modell	BGTT94003AAO/BAO	BGTT98003AAO/BAO	BGTT91204AAO/BAO
hatótávolság	Fxy:200N ,Fz:400N Txyz: 20 Nm	Fxy:400N ,Fz:800N Txyz: 40 Nm	Fxy:600N ,Fz:1200N Txyz: 60 Nm
Mechanikai tulajdonságait
súly (kabinnal	le) 921g	895g	933g
vezeték kimenet	Az AAO a gyűrűn belüli vonal, a BAO a gyűrűn kívüli vonal
dimenzió	Φ90 mm × 37,8 mm	Φ91 mm × 36,6 mm	Φ90mm × 39mm
IP fokozat	IP65
túlterhelés	400%FS	300%FS	350%FS
Elektromos jellemzők
Bemeneti impedancia	350Ω
Kimeneti impedán	ce 350Ω
Ajánlott o	üzemi feszültség DC6V
Interfész forma	16 tűs repülős csatlakozó
kábel hossza	5m
Pontossági fokozat
Felbontás	0,1%FS	0,1%FS	0,1%FS
Nemlineáris	0,1%FS	0,1%FS	0,4%FS
Nulla drift	0,03%FS/ 10 perc állandó hőmérséklet	0,05%FS/10 perc állandó hőmérséklet	0,09%FS/10 perc állandó hőmérséklet
Pontosság	0,2%FS	0,2%FS	0,2%FS
Ismételhetőség	0,2%FS	0,2%FS	0,2%FS
Hőmérséklet jellemzői
Hőmérséklet nulla	sodródás 0,3%FS/10 fok
Tárolási tempera	túra -25 fok -70 fok
Használati környezet	0 fok -40 fok, 20-80% relatív páratartalom



A hatdimenziós erőérzékelők{0}}alkalmazási előnyei a gyártásban



A digitális hat-tengelyes erőérzékelők erős alkalmazkodóképességről tesznek tanúbizonyságot különböző alkalmazási helyzetekben. Az ipari robotikában az összeszerelő robotok hat-tengelyes erőérzékelőt használnak a csapágyprés-szerelvény-erők három-dimenziós összetevőinek érzékelésére, lehetővé téve az "erővel-vezérelt összeszerelést". Ha túlzott nyomatékot észlel, automatikusan beállítja a testhelyzetét, hogy elkerülje az alkatrészek károsodását, és 0,01 mm-es összeszerelési pontosságot ér el. A csiszolórobotok hat-tengelyű erővisszacsatolást alkalmaznak a csiszolófej nyomásának valós időben történő beállításához, így az ívelt munkadarabokon Ra0,8 µm-nél kisebb felületi érdesség tartható fenn. Az ezekkel az érzékelőkkel integrált, együttműködő robotok képesek észlelni az ütközési erők nagyságát és irányát, és 50 ms-on belül vészleállítást indítanak el, így biztosítva a biztonságos emberi{13}}robot együttműködést.

A csúcsminőségű-gyártásban a repülőgépmotorok lapátjainak precíziós köszörülési folyamata hat-tengelyű erőérzékelőre támaszkodik a köszörülési erők valós-idejű nyomon követésére, lehetővé téve az adaptív előtolást a CNC rendszerekkel együtt. A félvezető csomagolóberendezések mikro hat-tengelyű erőérzékelőket használnak (±10 N tartományban) a forgácskötési erők érzékelésére, így biztosítva az állandó szilárdságot az aranyhuzal golyós kötése során. A tudományos kutatásban precíz mérési képességeik elengedhetetlenek a biomechanikai kísérletekben az ízületi mozgás háromdimenziós erőinek méréséhez, valamint az anyagmechanikai vizsgálatok során az alkatrészek összetett terhelés alatti alakváltozási állapotának elemzéséhez.



Jellemzők:



1. Átfogó mérés

Egyszerre méri az X, Y és Z tengelyek (Fx, Fy, Fz) és az X, Y és Z tengelyek (Mx, My, Mz) körüli nyomatékokat.

Teljes 6-DoF (szabadságfok) erővisszacsatolást biztosít a pontos terheléselemzés érdekében.

2. Nagy pontosság és felbontás

Fejlett nyúlásmérőt vagy piezoelektromos érzékelő technológiát használ a kiemelkedő érzékenység érdekében.

Nagy linearitás, kiváló ismételhetőség és felbontás egészen a milli{0}}Newton szintig.

3. Kompakt és merev szerkezet

Egy{0}}részből álló, rugalmas fémtesttel készült a maximális merevség és tartósság érdekében.

A helytakarékos-kialakítás minimálisra csökkenti a telepítés helyigényét, miközben megőrzi a mechanikai stabilitást.

4. Valós idejű-teljesítmény

Támogatja a nagy-sebességű jelgyűjtést a valós idejű-vezérléshez és figyeléshez.

Számos kimeneti lehetőség áll rendelkezésre, beleértve az EtherCAT, CAN és USB-t a zökkenőmentes rendszerintegráció érdekében.

5. Erős környezeti alkalmazkodóképesség

Hőmérséklet-kompenzációs kialakítás a stabil teljesítmény biztosítása érdekében változó körülmények között.

Magas túlterhelés-ellenállás, ütésvédelem és kiváló interferencia-elhárító képesség-.





Force Direction





RFQ



K: Hogyan kaphatok árajánlatot?
Egyszerűen küldje el nekünk kérdését a gombra kattintva"Kapcsolatfelvétel a szállítóval"gombot az oldal jobb oldalán, vagy hagyja meg igényeit az alján található üzenetmezőben.



K: Milyen adatokat kell megadnom a rendelés leadásához?
Kérjük, ossza meg a következő információkat: szükséges kapacitás, tervezett alkalmazás és minden egyéb releváns paraméter.



K: Kínálsz kedvezményeket?
Igen. Tömeges rendelés esetén versenyképes árengedményeket kínálunk. Kérjük, küldje el nekünk mennyiségi igényeit, és mi biztosítjuk a legjobb árat.



K: Kérhetek mintát?
Igen. Utólagos-vagy tömeges megrendelésekhez mintákat, és bizonyos esetekben ingyenes mintákat is biztosítunk.



K: Milyen a termék minősége?
Termékeink CE- és RoHS-tanúsítvánnyal rendelkeznek, és az Alibaba ellenőrzött beszállítói vagyunk. Biztos lehet a minőségünkben.



K: Mikor kerül gyártásba a rendelésem?
A gyártás azonnal megkezdődik, amint megkaptuk a fizetést.



K: Tudja biztosítani a lehető legrövidebb átfutási időt?
Igen. Bizonyos anyagokat raktáron tartunk, és szükség esetén felgyorsítjuk a gyártást. Közölje velünk sürgős ütemtervét, és mi mindent megteszünk annak érdekében.
